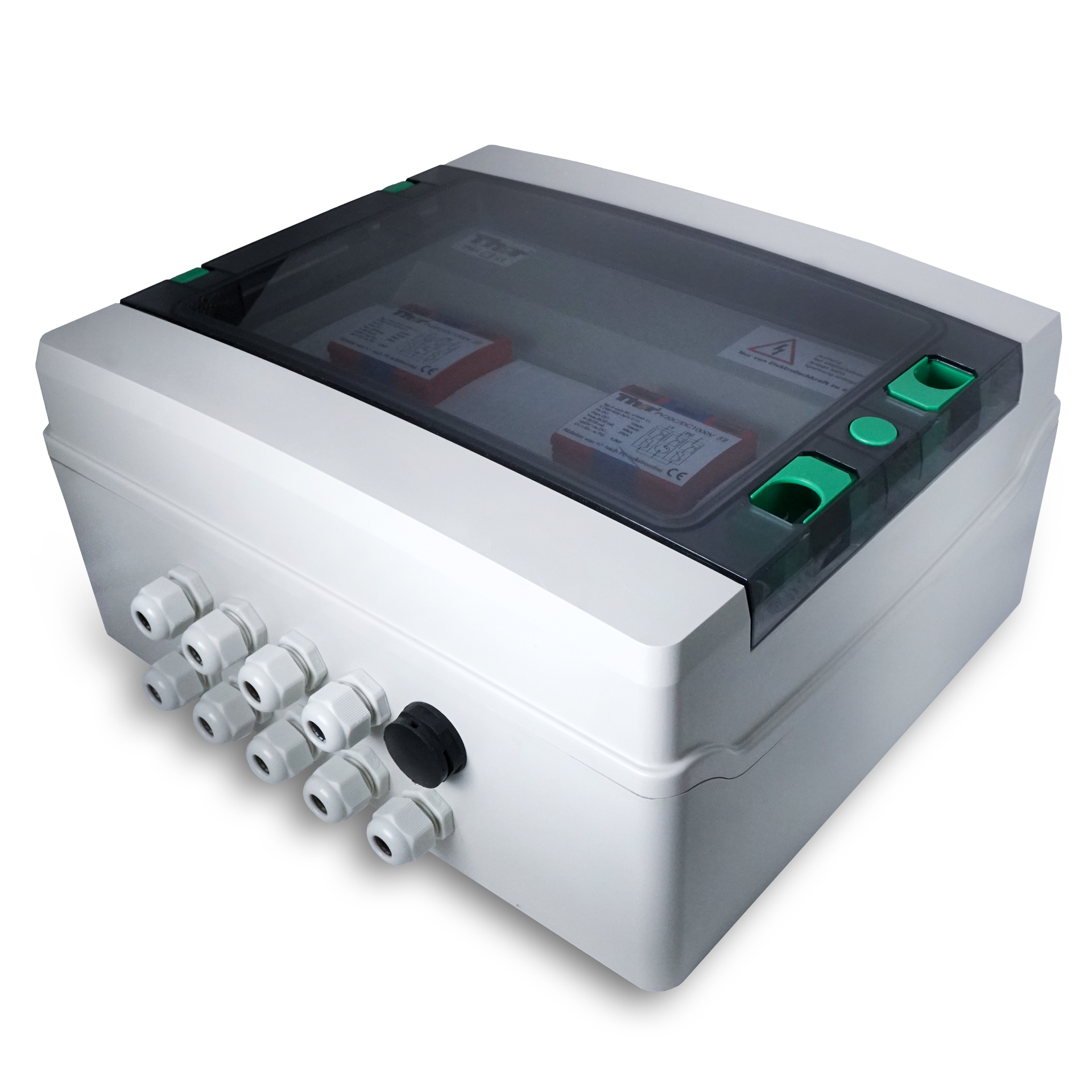

Anschlussfertige Generatorbox mit Überspannungsableiter gem. DIN EN 62305-3 Beiblatt 5 (VDE 0185-305-3 Beiblatt 5) Bemessungsspannung DC 1000V zum Anschluß von bis zu 2 Modulsträngen und 2 Wechselrichtern. Erweiterbar durch Kombination von mehreren GENBoxen. Durch den Einsatz unseres leckstromfreien Ableiters PV20C/DC1000 absolut verlustfrei.
- Isolierstoffgehäuse Aufputz mit Klarsichttüre IP 65, HXBXT 250x285X140mm
- Kabelverschraubungen 16mm IP65

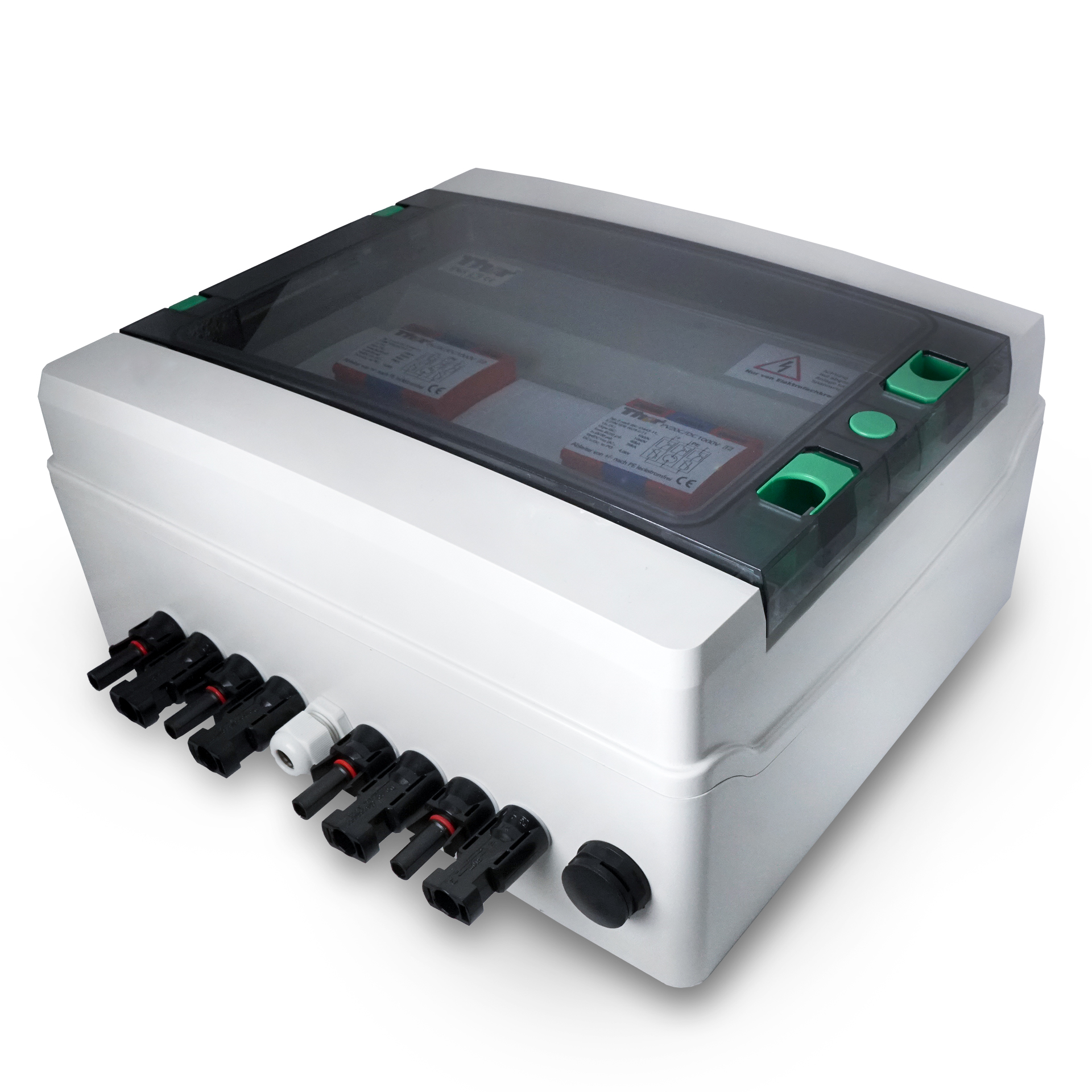

Anschlussfertige Generatorbox mit Überspannungsableiter gem. DIN EN 62305-3 Beiblatt 5 (VDE 0185-305-3 Beiblatt 5) Bemessungsspannung DC 1000V zum Anschluß von bis zu 2 Modulsträngen und 2 Wechselrichtern. Erweiterbar durch Kombination von mehreren GENBoxen. Durch den Einsatz unseres leckstromfreien Ableiters PV20C/DC1000 absolut verlustfrei.
- Isolierstoffgehäuse Aufputz mit Klarsichttüre IP 65, HXBXT 250x285X140mm
- Steckbuchsen MC4,IP65

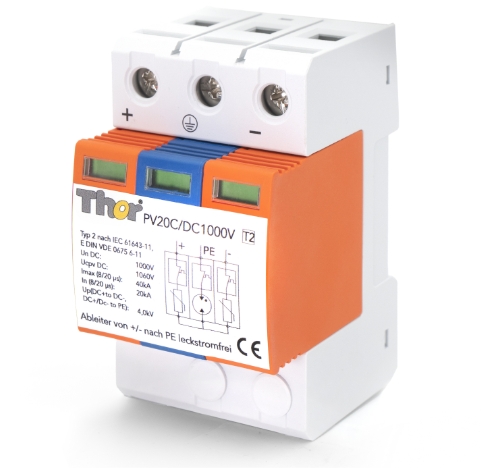

Der PV20 als Typ 2 Ableiter schützt ihre Wechselrichter bis 1000V DC gegen auftretende Überspannungen. Er wird zwischen Solarzellen und Wechselrichter eingebaut. Durch seine Konstruktion arbeitet er vollkommen leckstromfrei und sorgt dafür, dass die komplett erzeugte Energie ausgenutzt wird. Die modulare Bauweise verringert die Kosten im Servicefall.
- Un: DC1000V,
- Uc: DC1060V
- In: (8/20μs)20kA
- Imax: (8/20μs)40kA
- Up: + nach -,+/- nach PE 4kV
- TA: < 25ms,
- Max. Vorsicherung: 125A
- Temperaturbereich: -40C° bis +85°C
- Breite 3TE
- Kastenklemme bis 35qmm
- Norm: IEC 61643-11, DIN VDE 0675 6-11.

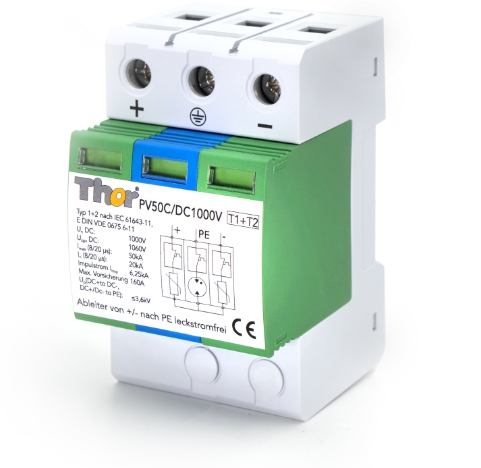

Unser Kombiableiter PV50 geht über das hinaus was die Norm für PV Anlagen fordern. Neben der reinen Überspannung schützt er auch gegen Blitzeinschlag bis Iimp 2x6,5kA =12,5kA. Damit ist Ihre PV-Anlage optimal geschützt.
- Un: DC1000V,
- Uc: DC1060V
- In: (8/20μs)20kA
- Imax: (8/20μs)40kA
- Impulsstrom Iimp 2x6,5kA
- Up: + nach -,+/- nach PE 4kV
- TA: < 25ms,
- Max. Vorsicherung: 125A
- Temperaturbereich: -40C° bis +85°C
- Breite 3TE
- Kastenklemme bis 35qmm
- Norm: IEC 61643-11, DIN VDE 0675 6-11.
